Закаляване/отвръщане

[asenvr]

Пробвай.

[RAZORBLADE]

Такъв силикон се ползва ако искаш да правиш зонова закалка на въглеродна стомана - маже се гърба дебело. Ако слоя е дебел, ще намали скоростта на охлаждане при закаляване и може да смъкне твърдостта. За цяло острие не мога да кажа, защото не съм пробвал лично, но ако може да се нанесе много тънък слой и да не падне при нагряването, може и да стане. Трябва проба. Не е гаранция, че ще предпази от обезвърглеродяване обаче, вероятно само от нагар.

[Venko_g]

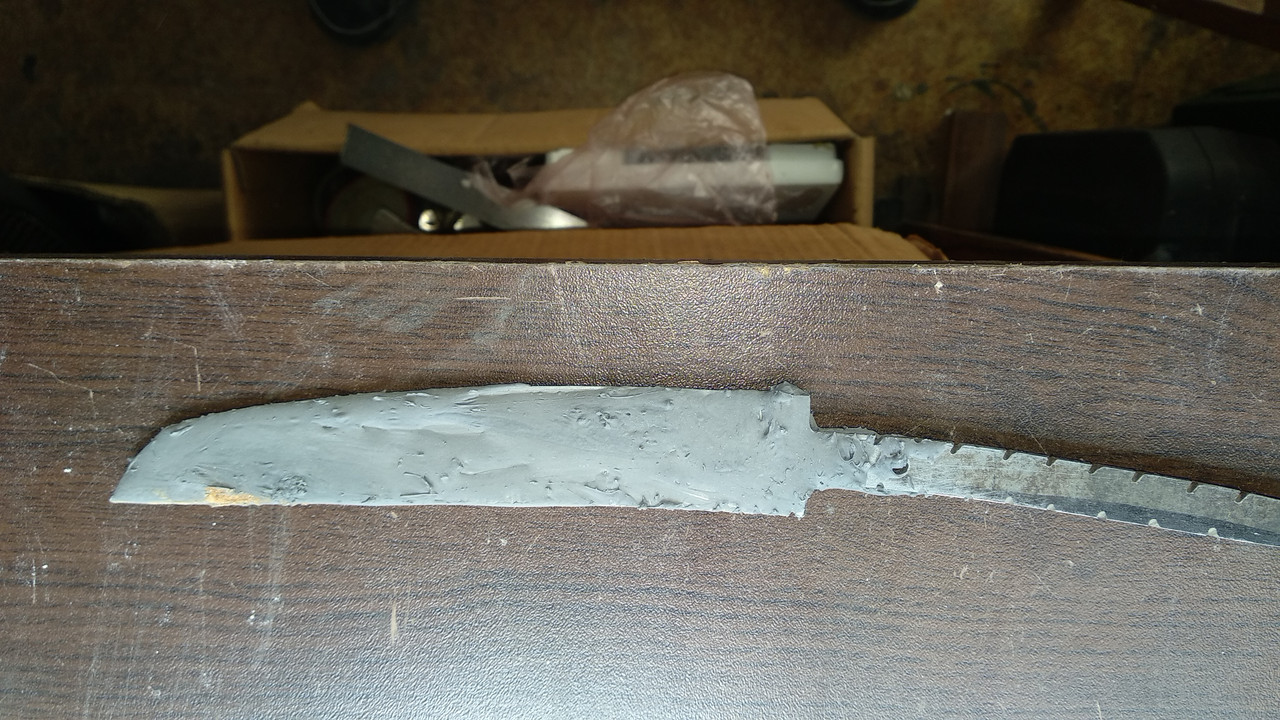

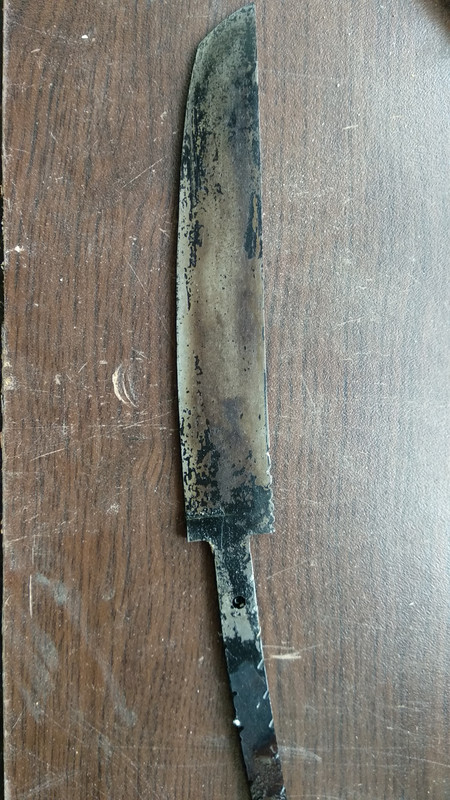

Пробвах. Снимки преди и след.

1. Използвах подобен материал на друга фирма (трябва да погледна производителя). Не е силикон а някаква смес за запълване на фуги. При изсъхване седи твърдо все едно на циментова основа.

2. По време на нагряването сместа не падна, но имам усещане че на места беше нанесена твърде тънко. Преди нанасяне заготовката беше изшкурена на грид 60.

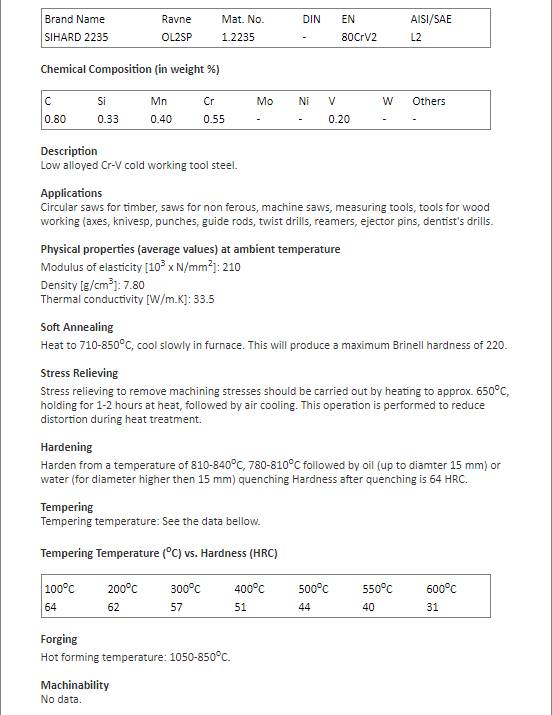

3. В момента пека ножа във фурната. Не зная дали и доколко се е закалил. Стоманата е 1.2235. При отвръщане на 275 гр би трябвало да стане някъде около 59 твърдост според спецификациите на марката. Дали е толкова божа работа.

По ръба на ножа цвета е матово сив, а навътре в острието кафенее. Дали е проблем и на какво се дължи не ми е ясно.

[asenvr]

Ако е 59HRC би трябвало да драска стъклена бутилка,буркан,ит.н.

[Venko_g]

По скоро не успява да задере стъкло. Та може и да съм го прецакал. Интересно къде съм объркал.

1. Импровизирана пещ.
2. Нагряваме пеща до 810 (по спецификациите на стоманата)
3. Отварям камерата - поставям заготовката - затварям. Температурата е пада на датчика до около 690
4. Нагрява пак до 810 - относително бързо.
5. Изчаквам няколко минути на температурата.
6. Вадя и пускам в масло.
7. После отгрявам на 275 около 4 часа.

При отгряването все пак по стоманата се натрупа някакъв тънък слой окис и почерня изцяло.

Жалко че не мога да го тествам каква му е твърдостта.

Все пак има отговор на първия въпрос - дали подобен материал може да свърши работа.

[митко_990]

Май си прекалил с отвръщането като часове

[RAZORBLADE]

Два пъти по един час на 180-220 градуса е оптимално за повечето въглеродни стомани за режещи инструменти, зависи от това каква твърдост се цели. четири часа на 275 е много висока. Като за пружинна закалка е, бих казал, че е около 55-56 единици сега, ако не и надолу.

[Venko_g]

По спецификация на стоманата отвръщане на 200 целзий води до 62 рокуел. Пуснах фурната предполагайки, че 275 (което принципно е малко ниско за пицата, която пекох непосредствено след ножа) ще стигне за стоманата за около 57-58 единици

Как определяме продължителността за отвръщане на стоманата?

В друга тема ще пусна подробен доклад за приключенията на пеща модел бета 2 и какво й се случи на 1010 гр Едва ли е някакво откровение но ме сърби да се похваля със стопените керамики за реотани за печка тип "лъч"

[Wolven path forge]

Най-вероятно си намазал прекалено дебело. Аз ползвам подобен силикон (?), когато правя зонова закалка. Той изолира гърба на острието и позволява по-бавното му охлаждане, сравнено с режещия ръб. За да се получи това, което искаш ти, трябва слоят да е МНОГО тънък и равномерен, което няма как да стане. По-добре да го беше наръсил това острие с високотемпературна боя или просто да го беше оставил по-дебело. Другата грешка е прекалено дългото отвръщане - 4 часа на 275 градуса. По-добре а беше направил два часа на по 200 градуса с междинно охлаждане. Това би трябвало да ти даде 1-2 единици под таблицата, но пък острието ще е по-устойчиво на извращения.
