Изкривяване на острие при термообработка /ТО/

[tocci]

Здравейте пичове!

Имам една питанка относно изкривяването на 4X13 по време на термообработка.
Значи,процедирам по следния начин:

1/вземам острието от лазер;
2/ожулвам го на шлайфа отвсякъде,за да смъкна осенъците и нагара получени при рязането на машината;
3/поставям го в муфелната пещ,от стайна темп. и задавам на елетрониката 850C и след като достигне 850C,го задържам за около 15 до 30мин.,след което изключвам муфела и го забравям;
4/на другия ден изваждам острието,което е още леко топло и го оставям още малко докато може да се пипа с ръка;
5/оттам почвам да гриндя скоса докато режещата част стигне 1.2-1.5мм
6/отново в пеща от стайна тем. докато стигне зададените 1050C,на които стои 15-20мин. и го изваждам и ...о чудо,имаме едно острие с една хубава извивка като на лък,дъга,лодка или кой както още иска да го нарече;

Понякога се случва като вадя острието на 1050C да е идеално право и след процедурата в маслото да се получи същата дъга или изкривяване.
Та,пита се в задачката,къде аджеба е проблема!?
Говорихме с едни майстори-ножари от етнографския комплекс в Златоград,които работят само с 4X13 и правят добри неща и казаха феновете,че при тях най-редовно се кривят остриетата във въглищата. Затова те са си направили един инструмент,който представлява едни ковашки клещи на челюстите, на които има заварени две успоредни правоъгълни планки с големинат на острието и с канали и дупки по тях.Точно с тях вадят острието от въглищата и го притискат докато е още червено и цамбуркат във водата.Не че, да не си направя такива клещи ама някак странно ми изглежда тази гимнастика с гореспоменатите клещи.
Ако някой има желание нека да сподели как по-елегантно да се реагира на проблема с дъгата на острието.

Мерси предварително!

[Тошко]

Пробвай с обмазка и ще откриеш разликата.

[tocci]

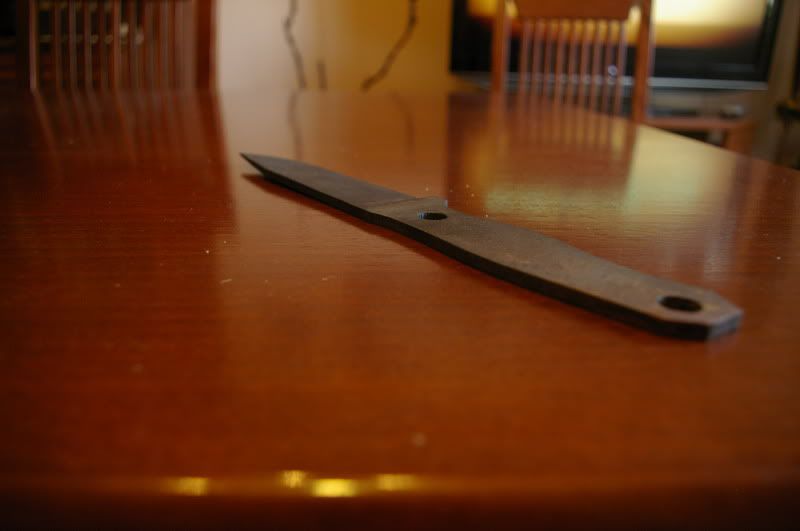

Ето какво имам предвид,когато става дума за изкривяване на острие при термообработка:





Красота,а!

[woody]

Боя се, че си объркал малко процедурата на каляването.
Загряваш пещта и при напълно загрята пещ 1050 гр. примерно, вкарваш вътре обмазаното дебело по гърба (с изсъхнала обмазка) острие. Температурата пада със стотина градуса. Изчакваш да се вдигне до хиляда и от там нататък броиш по минута на 1мм. от дебелината на острието. Ако е 5 мм. - пет минути. След това го вадиш и го гмуркаш в маслото вертикално по възможност. Мандахерцаш го около минута и е готово. Поне 5 мм от режещият ръб не се обмазват. Краткият престой в пещта, предотвратява прекомерното нарастване на зърното. Дядката може да ти го обясни по-научно и с подходящата терминология.

[tocci]

10x

Тошето,и той ми каза за обмазката.
Остава сега да пробвам да видим ко ше стане.
А иначе пробвал съм и от стайна температура и директно в нагрята пещ да слагам острието-пак се криви.

[woody]

Имах предвид единствено качествата на стоманата. Иначе и при мен са се извивали.

[нешо]

За много скромния ми опит, нямам изкривено острие. Загрявам на въглища, после на слънце, както някой обича да се изразява. Последните ми резултати при охлаждане на въздух не са по-лоши от най-добрите ми резултати при охлаждане в масло.
При нагряване, острието не е легнало, а с гърба надоло, за да мога да следя цвета на режещия ръб.
Мисля си, че изкривено острие при изваждане от пеща, може да се получи, ако острието е легнало. Забележи на коя страна е легнало /ако е така / острието и в коя посока е огъването.
Изкривяване би могло да се получи, ако острието се потапя в маслото под ъгъл, но съм сигурен, че тези подробностти са ти ясни.

[tocci]

Аха,сещам се какво имаш предвид.
При поставяне на острието директно на 1050C,а не постепенно от стайна темп. структурата,която се получава е друга.
Ако съм разбрал правилно!?

[tocci]

Ами изобщо не е полегнало острието,а точно както го описваш с режещата част нагоре.
А пък за ъгъла на потапяне в маслото може много да се спори щот един вика отвесно друг вика под наклон от 30 градуса и т.н.м.

[LIONSIO]

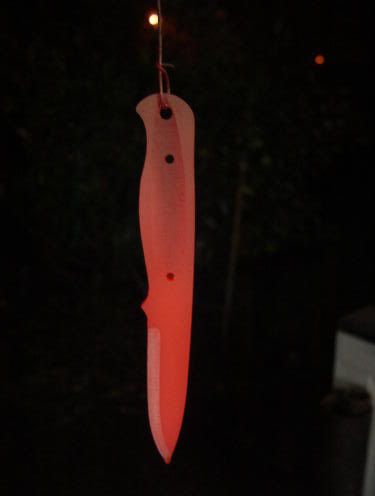

Хе-хе кривите може да ги продаваш като остриета за дясно и ляво ръки. Направи си стоика за остриетата в пеща.

[tocci]

Да бе да ,голям праз от стойката !
И кво ,ше стане по-добре кат' сложиш една керамика с 2-3 канала,да си крепиш ламарините!?

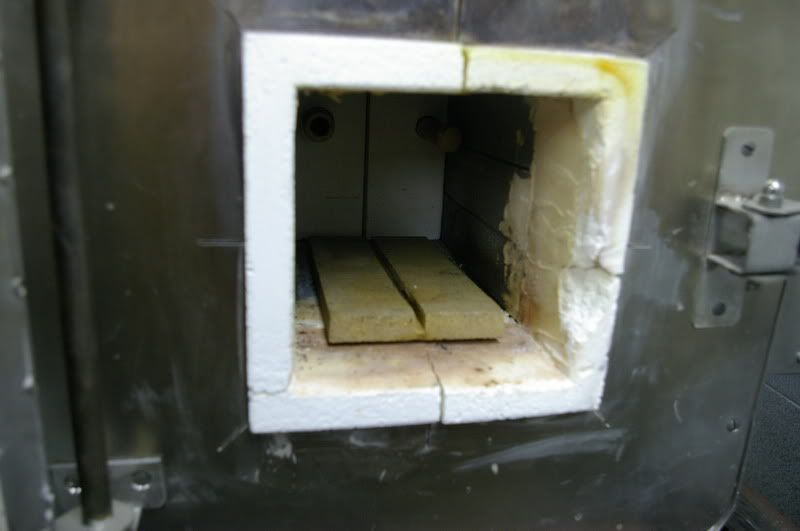

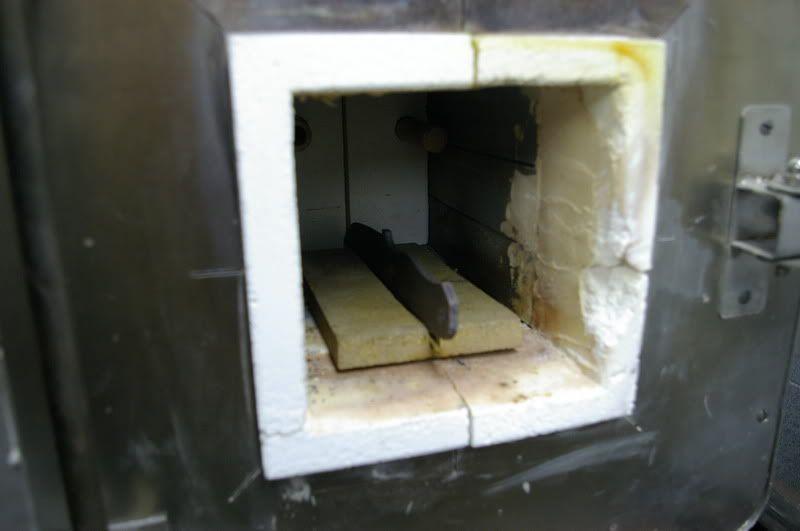

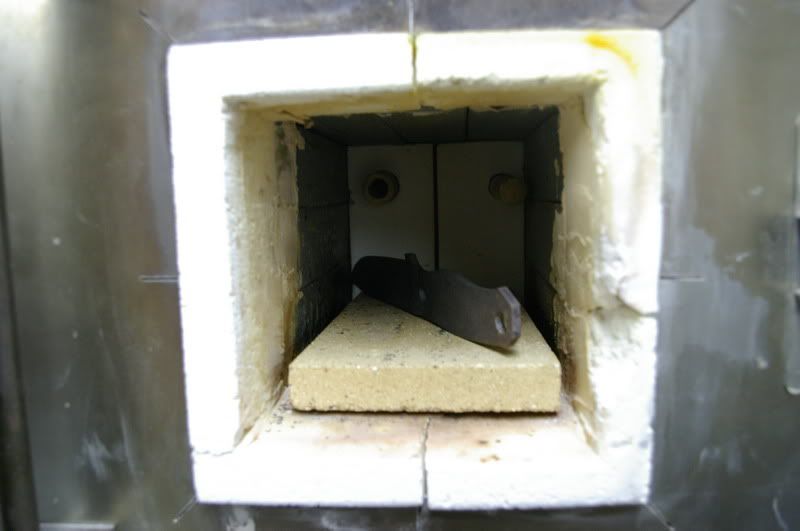

[tocci]

Ей са спокоен ли си,че има и стойка!?

[tocci]

Хе-хе кривите може да ги продаваш като остриета за дясно и ляво ръки. Направи си стоика за остриетата в пеща.

Еййй ,как пък не са сетих,че 99% от термообработката се дължи само на стойката!

[nikolai4ou]

Реплика на ножа не Беър Грилс??

[tocci]

Браво бе,Ники!
Т'ва ми е едно тренировъчно,учебно острие останало от предишни напъни.
